Gniazda siłowe: przewodnik po typach, zastosowaniach i wyborze

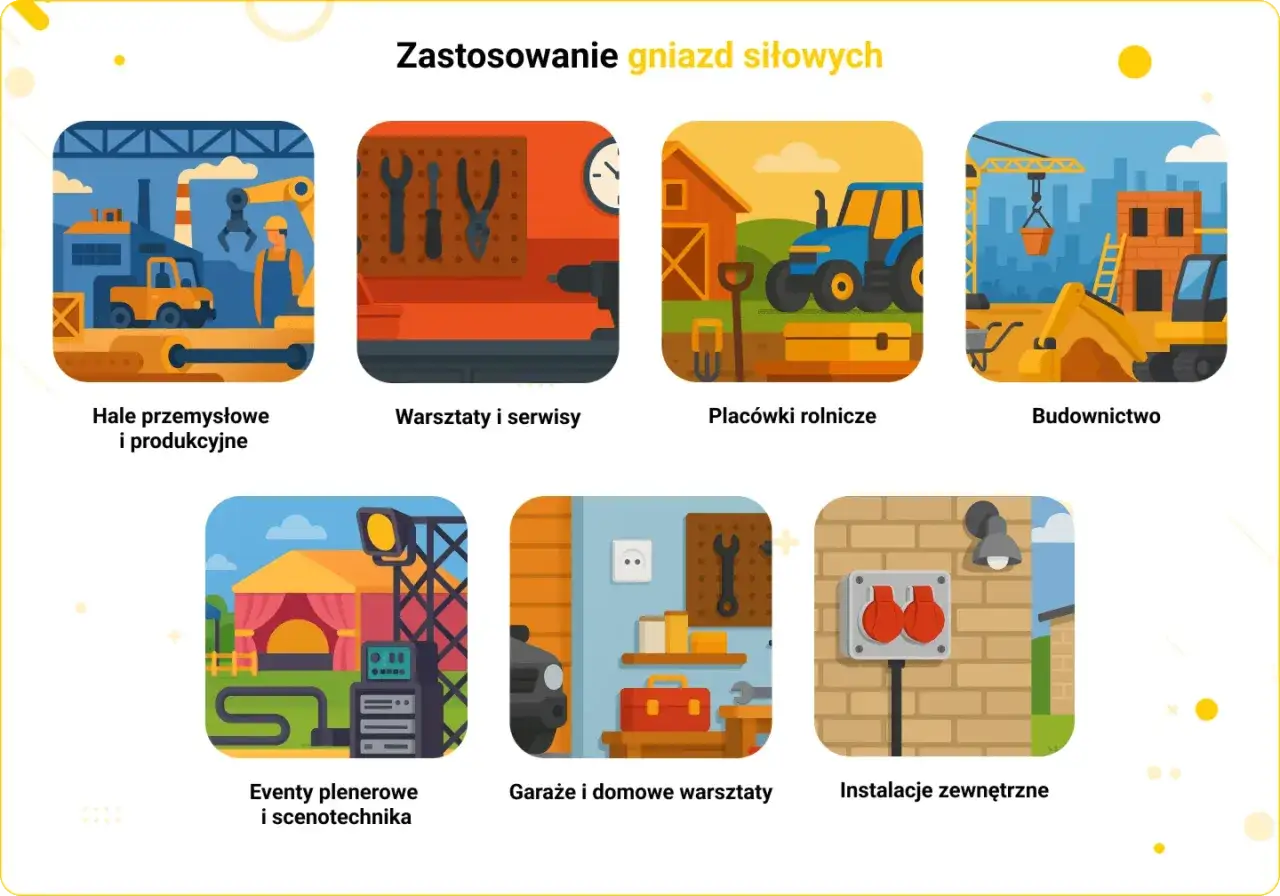

Gniazda siłowe, znane również jako trójfazowe, to specjalistyczne złącza elektryczne zaprojektowane do zasilania urządzeń o dużym poborze mocy, pracujące zazwyczaj pod napięciem 400V, w odróżnieniu od standardowych gniazd 230V. Ich stosowanie jest powszechne w przemyśle, rolnictwie, na placach budowy oraz w przydomowych warsztatach. Kluczową normą standaryzującą gniazda przemysłowe, w tym siłowe, w Europie jest norma IEC 60309, która ujednolica ich parametry, konstrukcję i oznaczenia kolorystyczne, co zapewnia bezpieczeństwo i kompatybilność. Zrozumienie kluczowych parametrów i rodzajów tych gniazd jest niezbędne do dokonania świadomego wyboru i zapewnienia bezpiecznej instalacji.

Gniazdo siłowe dlaczego standardowe 230V w Twoim warsztacie to za mało?

Gniazda siłowe, nazywane również trójfazowymi, to specjalistyczne punkty poboru energii elektrycznej przeznaczone do zasilania urządzeń o znacząco większym zapotrzebowaniu na moc niż te, które możemy podłączyć do standardowego gniazdka 230V. W odróżnieniu od domowych gniazdek, gniazda siłowe wykorzystują napięcie trójfazowe, zazwyczaj 400V, co pozwala na dostarczenie znacznie większej energii przy zachowaniu bezpieczeństwa i efektywności. Standardowe gniazda 230V są idealne do zasilania sprzętów AGD, elektroniki czy oświetlenia, jednak przy próbie podłączenia mocnych maszyn warsztatowych, spawarek czy dużych kompresorów, mogą okazać się niewystarczające, a nawet stanowić zagrożenie.

Pojęcie "siły" w kontekście zasilania elektrycznego odnosi się do mocy, jaką instalacja jest w stanie dostarczyć. Kluczowa różnica między napięciem 400V (trójfazowym) a 230V (jednofazowym) leży właśnie w możliwościach przesyłu mocy. Napięcie 400V pozwala na zasilanie urządzeń o poborze mocy wielokrotnie wyższym niż w przypadku 230V, przy jednoczesnym mniejszym obciążeniu przewodów prądem. Z tego względu gniazda siłowe są nieodłącznym elementem wyposażenia miejsc, gdzie pracuje specjalistyczny sprzęt: w zakładach przemysłowych, halach produkcyjnych, gospodarstwach rolnych, na placach budowy oraz w profesjonalnych warsztatach samochodowych i stolarskich.

Jak rozszyfrować oznaczenia na gniazdach siłowych? Kompletny przewodnik po symbolach

Aby dokonać świadomego wyboru gniazda siłowego, kluczowe jest zrozumienie jego oznaczeń, które bazują na międzynarodowej normie IEC 60309. Te symbole informują o najważniejszych parametrach technicznych, zapewniając kompatybilność i bezpieczeństwo użytkowania.

Prąd znamionowy

Prąd znamionowy, wyrażany w amperach (A), określa maksymalne natężenie prądu, które gniazdo jest w stanie bezpiecznie przewodzić. Najczęściej spotykane wartości to 16A, 32A, 63A i 125A. Gniazda 16A są zazwyczaj wystarczające do zasilania urządzeń w mniejszych warsztatach, takich jak elektronarzędzia czy mniejsze maszyny. Natomiast gniazda 32A i mocniejsze są niezbędne do zasilania maszyn przemysłowych, budowlanych czy urządzeń o dużym poborze mocy, gdzie wymagane jest dostarczenie większej energii. Konieczne jest dopasowanie prądu znamionowego gniazda do poboru mocy podłączanego urządzenia, aby uniknąć przegrzewania instalacji.

Napięcie i oznaczenia kolorystyczne

Norma IEC 60309 wprowadziła system kolorystyczny obudowy gniazd, który natychmiastowo informuje o jego napięciu znamionowym. Najczęściej spotykane kolory to:

• Czerwony: dla napięcia 380-415V, jest to standardowe oznaczenie dla gniazd trójfazowych w Polsce.
• Niebieski: dla napięcia 200-250V, często stosowane w gniazdach jednofazowych o podwyższonej wytrzymałości lub w specjalistycznych zastosowaniach.
• Żółty: dla napięcia 100-130V, rzadziej spotykane w typowych instalacjach.

Poprawny dobór koloru gniazda do napięcia instalacji jest fundamentalny dla bezpieczeństwa.

Liczba bolców

Liczba bolców (styków) w gnieździe siłowym jest kluczowa dla prawidłowego i bezpiecznego podłączenia. Wyróżniamy głównie:

• Gniazda 4-pinowe (3P+PE): Posiadają trzy styki fazowe (L1, L2, L3) oraz jeden wspólny styk ochronno-neutralny (PEN). Są one stosowane w starszych instalacjach elektrycznych, gdzie zastosowano układ sieci TN-C.
• Gniazda 5-pinowe (3P+N+PE): Wyposażone są w trzy styki fazowe (L1, L2, L3), oddzielny styk neutralny (N) i oddzielny styk ochronny (PE). W nowoczesnych instalacjach elektrycznych w Polsce wymagane jest stosowanie gniazd 5-pinowych, które zapewniają znacznie wyższy poziom bezpieczeństwa dzięki rozdzieleniu funkcji przewodu neutralnego i ochronnego.

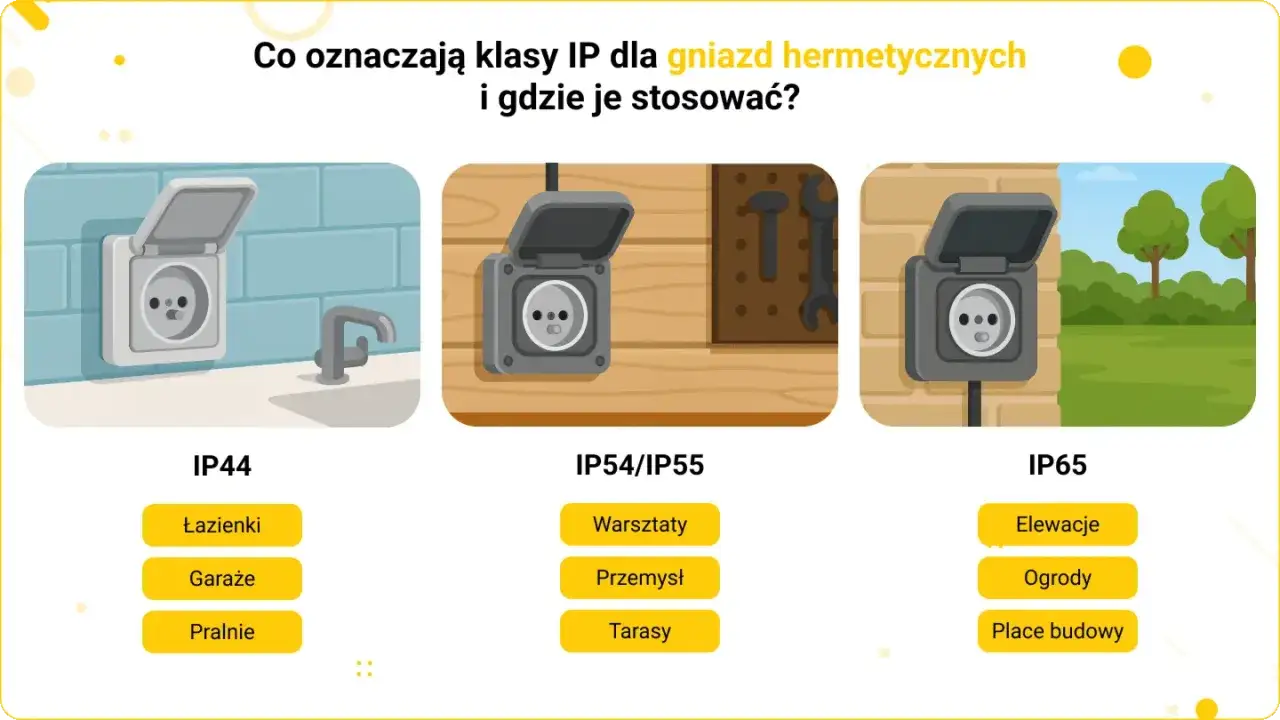

Stopień ochrony IP

Stopień ochrony IP (Ingress Protection) informuje o odporności obudowy gniazda na wnikanie ciał stałych i wody. Jest to kluczowy parametr przy wyborze gniazd do pracy w trudnych warunkach. Oznaczenie składa się z dwóch cyfr:

• Pierwsza cyfra: określa poziom ochrony przed ciałami stałymi (np. pyłem, narzędziami).
• Druga cyfra: określa poziom ochrony przed wodą.

Najczęściej spotykane w praktyce są:

• IP44: Oznacza ochronę przed ciałami stałymi o wielkości powyżej 1 mm (np. drutami) oraz przed bryzgami wody padającymi pod dowolnym kątem. Jest to standardowy stopień ochrony dla gniazd stosowanych wewnątrz pomieszczeń, takich jak warsztaty czy garaże, które nie są narażone na bezpośrednie działanie deszczu.
• IP67: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed zanurzeniem w wodzie na głębokość do 1 metra przez 30 minut. Takie gniazda są idealne do zastosowań zewnętrznych, na placach budowy, w miejscach narażonych na wilgoć, zapylenie lub bezpośrednie działanie czynników atmosferycznych.

Przegląd najpopularniejszych rodzajów gniazd siłowych na polskim rynku

Na polskim rynku dostępne są różne rodzaje gniazd siłowych, które różnią się parametrami i przeznaczeniem. Poniżej przedstawiam przegląd najpopularniejszych typów, które zaspokoją większość potrzeb zarówno w warsztacie, jak i w bardziej wymagających zastosowaniach.

Gniazdo 16A/5P

Jest to zdecydowanie najbardziej uniwersalny standard, który znajdzie zastosowanie w większości domowych warsztatów, garaży, a nawet na polach kempingowych. Gniazdo 16A/5P (pięciopinowe) jest idealne do zasilania elektronarzędzi, takich jak wiertarki, szlifierki, piły stołowe, a także mniejszych maszyn do obróbki drewna czy metalu. Jego popularność wynika z optymalnego dopasowania do potrzeb wielu użytkowników i stosunkowo niskiej ceny.

Gniazdo 32A/5P

Gniazdo 32A/5P jest przeznaczone do zasilania urządzeń o znacznie większym zapotrzebowaniu na moc. Stanowi ono niezbędne wyposażenie w miejscach, gdzie pracują maszyny przemysłowe, spawarki, duże kompresory, tokarki czy frezarki. Jego wyższy prąd znamionowy zapewnia stabilne i bezpieczne zasilanie nawet przy dużych obciążeniach, co jest kluczowe dla prawidłowej pracy i żywotności tych urządzeń.

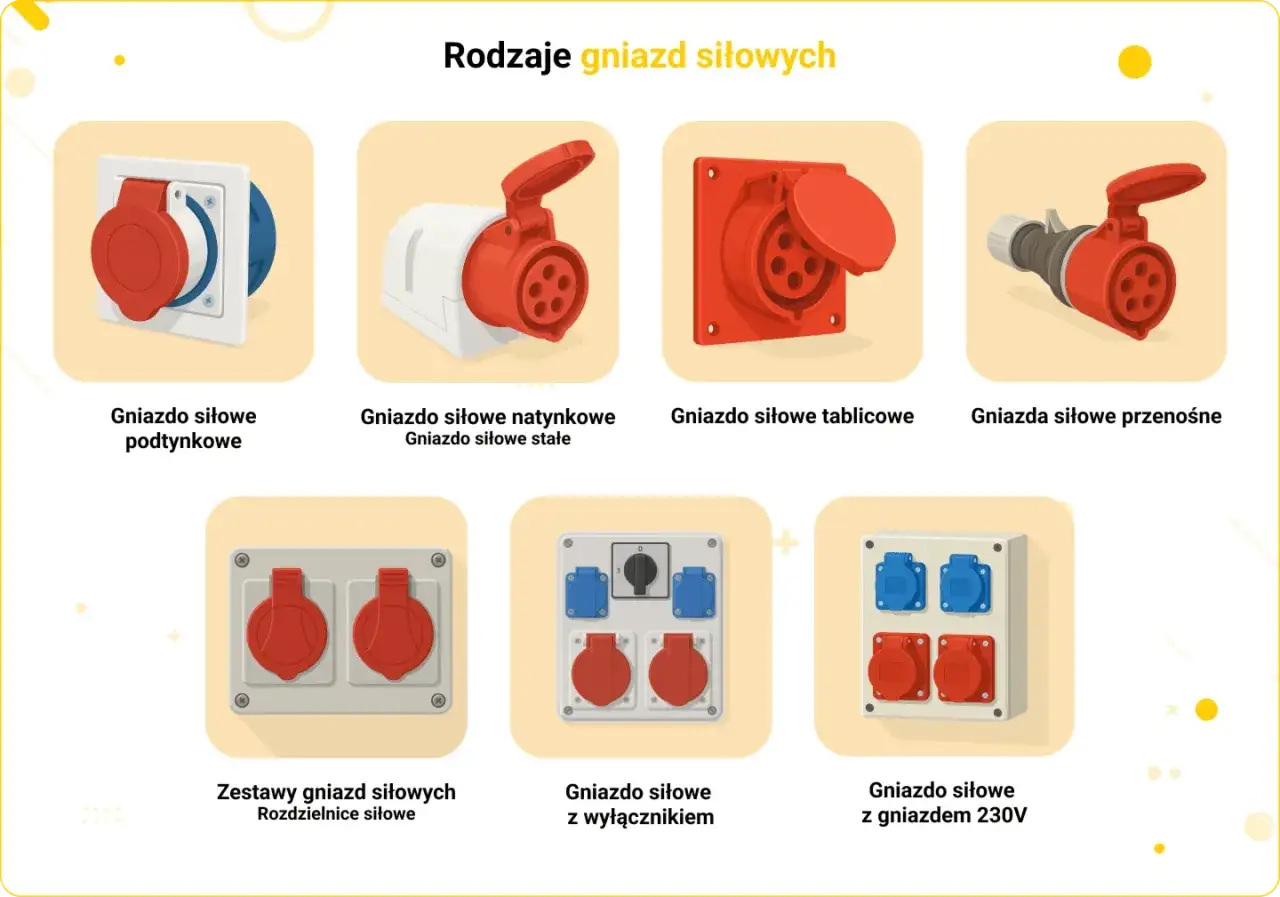

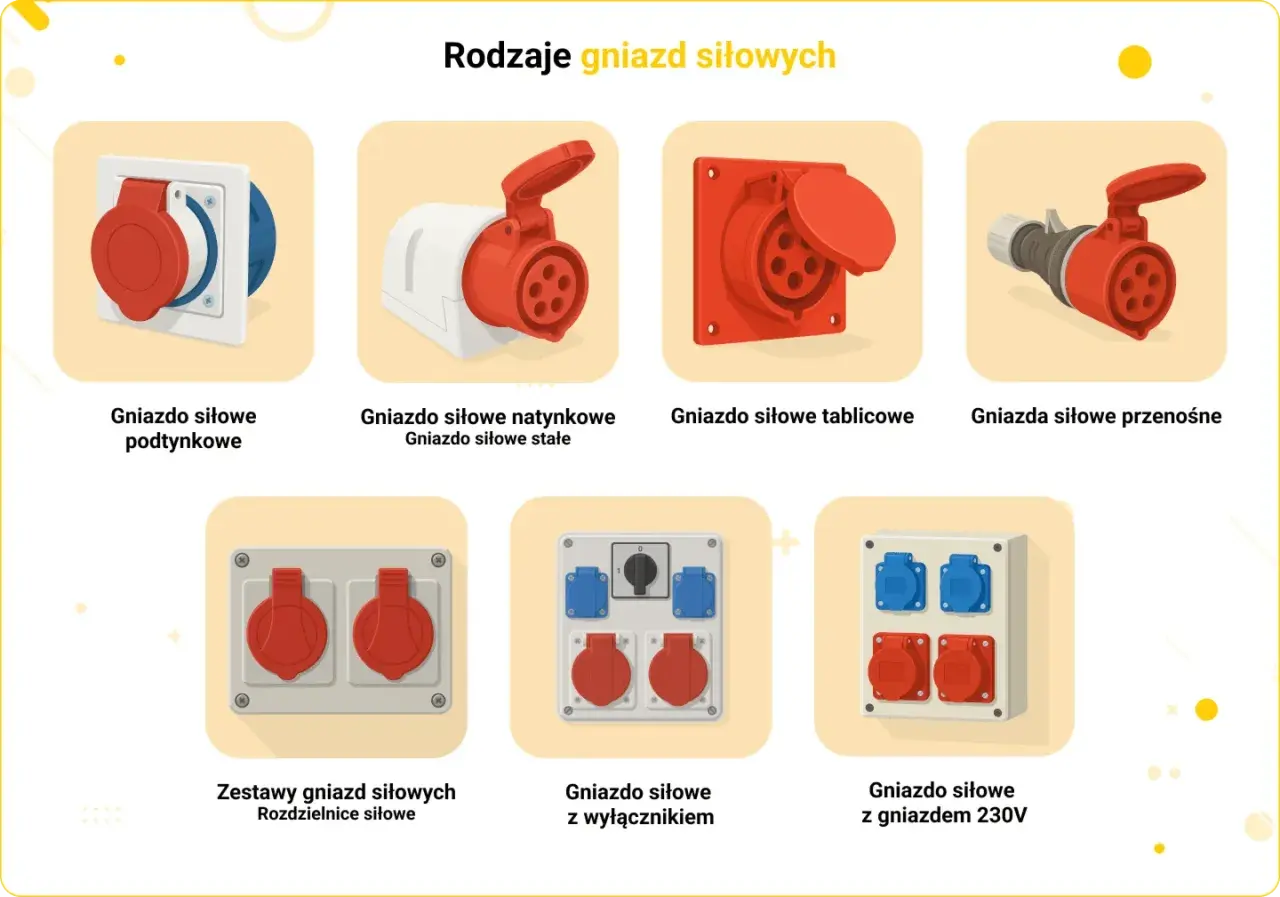

Rodzaje montażu

Gniazda siłowe dostępne są w różnych wariantach montażu, co pozwala na dopasowanie ich do specyfiki instalacji:

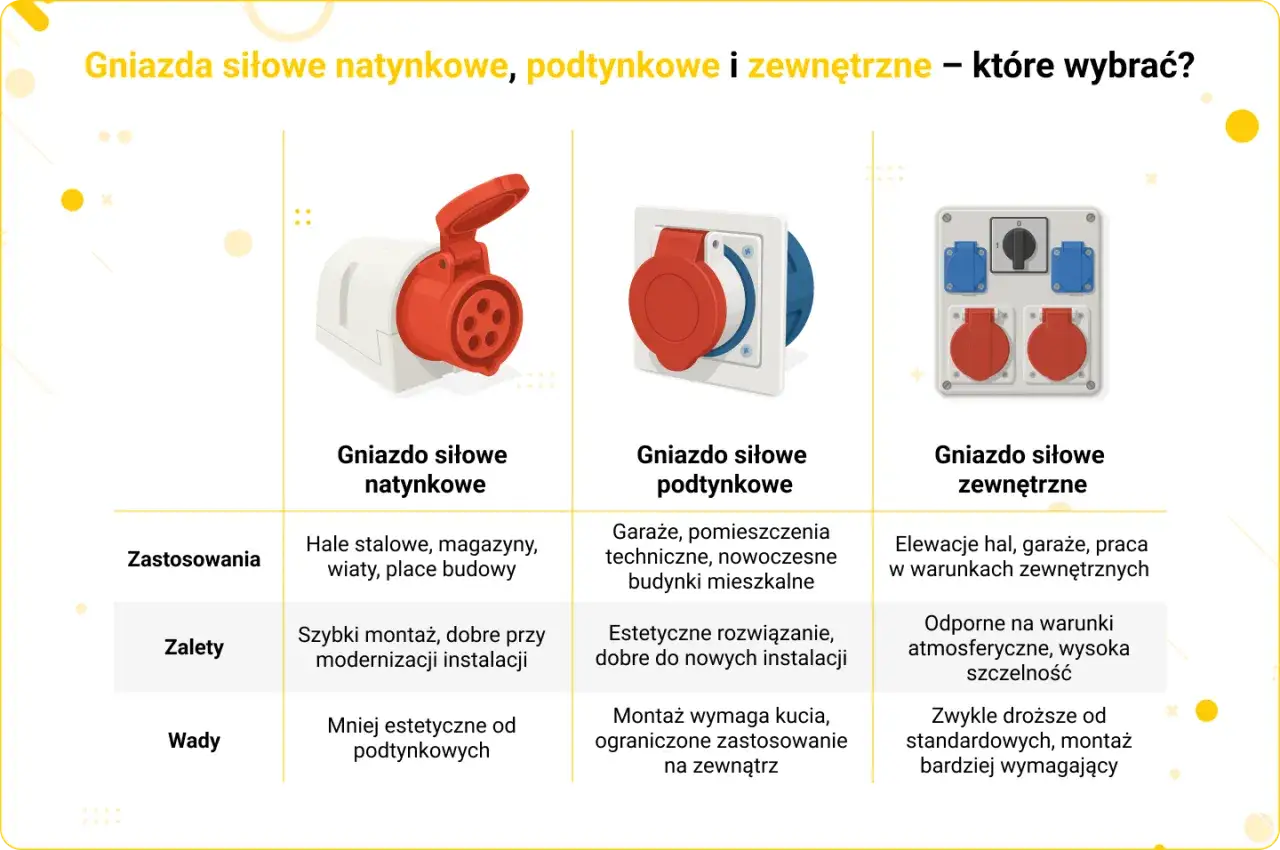

• Gniazda stałe: Montowane na stałe w ścianie (natynkowe na powierzchni ściany, podtynkowe w puszkach instalacyjnych) lub na maszynach. Są to najczęściej spotykane rozwiązania w warsztatach i zakładach produkcyjnych.

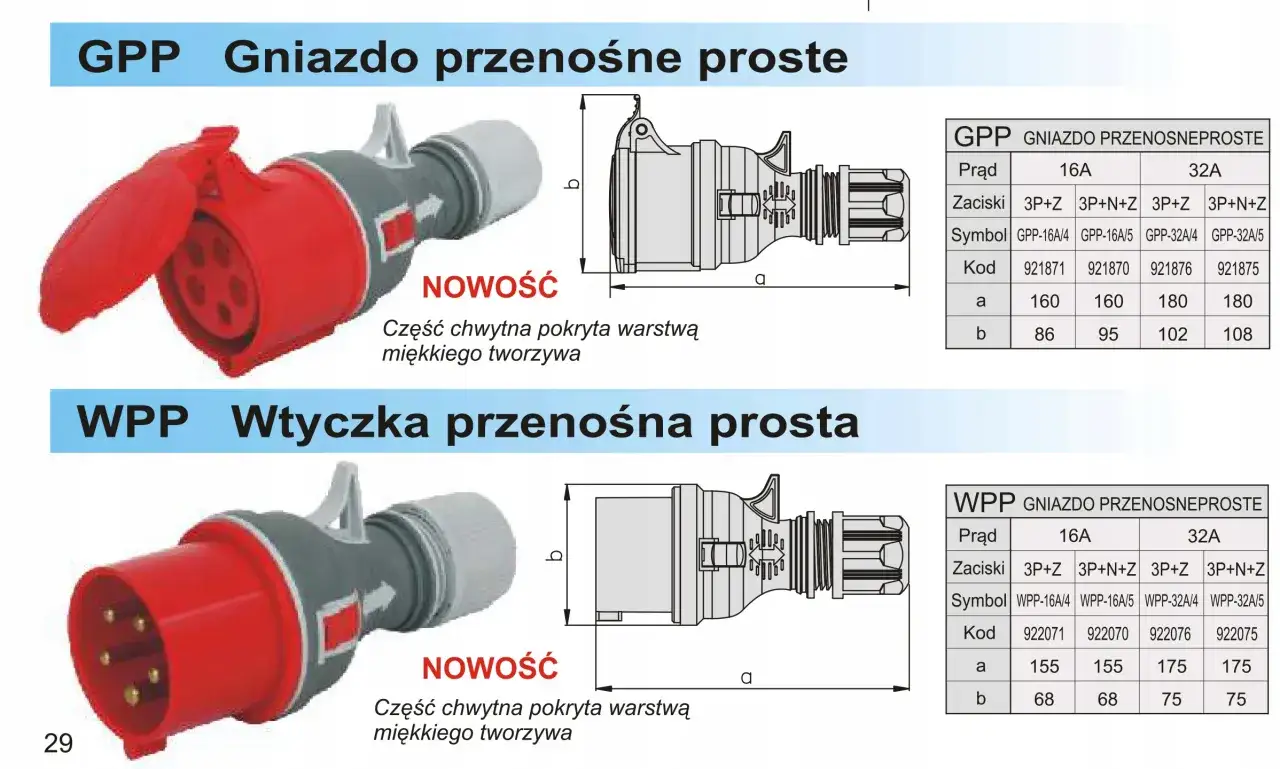

• Gniazda przenośne: Stanowią element przedłużaczy siłowych, umożliwiając podłączenie urządzeń w miejscach oddalonych od stałego punktu zasilania. Są one zazwyczaj bardziej wytrzymałe i odporne na uszkodzenia mechaniczne.
• Gniazda tablicowe: Montowane na specjalnych tablicach rozdzielczych, często w obudowach zapewniających dodatkową ochronę. Stosowane w rozdzielniach przemysłowych i sterowniczych.

Wybór odpowiedniego typu montażu zależy od miejsca instalacji i sposobu użytkowania.

Specjalistyczne gniazda

Oprócz standardowych modeli, na rynku dostępne są również gniazda siłowe o rozszerzonych funkcjonalnościach:

• Gniazda z wyłącznikiem: Posiadają wbudowany wyłącznik, który pozwala na szybkie odcięcie zasilania bez konieczności wyciągania wtyczki.
• Gniazda z blokadą: Wyposażone w mechanizm blokujący, który uniemożliwia przypadkowe wyjęcie wtyczki pod obciążeniem, co zwiększa bezpieczeństwo.
• Gniazda z dodatkowym gniazdem 230V: Kombinowane rozwiązania, które oprócz gniazda siłowego posiadają również standardowe gniazdo 230V, co jest wygodne w warsztatach, gdzie często używa się zarówno urządzeń trójfazowych, jak i jednofazowych.

Jak dobrać idealne gniazdo siłowe do swoich potrzeb? Praktyczne wskazówki

Wybór odpowiedniego gniazda siłowego może wydawać się skomplikowany, jednak stosując się do kilku prostych kroków, można łatwo dobrać rozwiązanie idealnie dopasowane do indywidualnych potrzeb. Oto praktyczny przewodnik, który pomoże Ci w tym procesie:

1. Krok 1: Analiza mocy urządzeń

   Pierwszym i najważniejszym krokiem jest dokładne określenie, jakie urządzenia planujesz podłączać do gniazda. Sprawdź tabliczkę znamionową każdego urządzenia, aby poznać jego prąd pobierany w amperach (A) lub moc w watach (W). Jeśli znasz moc, możesz ją przeliczyć na prąd, dzieląc moc przez napięcie (np. dla 400V: Moc [W] / 400 [V] = Prąd [A]). Kluczowe jest, aby prąd znamionowy gniazda był co najmniej równy lub wyższy od prądu pobieranego przez najmocniejsze urządzenie. Należy pamiętać, że podłączanie urządzenia o poborze np. 16A do gniazda 32A może być problematyczne zabezpieczenia nadprądowe mogą nie zadziałać prawidłowo, a instalacja może być narażona na niebezpieczne przeciążenia.

2. Krok 2: Ocena warunków pracy

   Zastanów się, w jakim środowisku gniazdo będzie pracować. Czy będzie ono narażone na wilgoć, kurz, pył, czy może będzie używane na zewnątrz? Odpowiedź na te pytania pozwoli Ci dobrać odpowiedni stopień ochrony IP:

   • IP44 jest wystarczający dla większości zastosowań wewnętrznych, takich jak garaże czy warsztaty, chroniąc przed bryzgami wody i ciałami stałymi.
   • IP67 jest rekomendowany do pracy w trudnych warunkach zewnętrznych, na placach budowy, w halach produkcyjnych, gdzie występuje ryzyko kontaktu z wodą (np. mycie pod ciśnieniem) lub intensywne zapylenie.

   Wybór gniazda o zbyt niskim stopniu ochrony IP w wilgotnym lub zapylonym środowisku może prowadzić do zwarć i awarii.

3. Krok 3: Weryfikacja typu instalacji elektrycznej

   Zanim dokonasz zakupu, upewnij się, jaki typ instalacji elektrycznej znajduje się w Twoim budynku. W Polsce dominują instalacje 5-przewodowe (L1, L2, L3, N, PE), które wymagają stosowania gniazd 5-pinowych. Starsze budynki mogą posiadać instalacje 4-przewodowe (L1, L2, L3, PEN), gdzie przewód neutralny i ochronny są połączone. Stosowanie gniazd 4-pinowych w nowoczesnych instalacjach 5-przewodowych jest niezgodne z przepisami i obniża poziom bezpieczeństwa. Zawsze sprawdzaj, czy instalacja jest przystosowana do gniazd 5-pinowych, które zapewniają lepszą ochronę.

Najczęstsze błędy przy wyborze i instalacji gniazd siłowych tego musisz unikać!

Wybór i montaż gniazd siłowych to zadanie wymagające precyzji i wiedzy. Niestety, błędy popełniane na tym etapie mogą prowadzić do poważnych konsekwencji, od uszkodzenia sprzętu po zagrożenie życia. Oto najczęściej spotykane pułapki, których należy bezwzględnie unikać:

1. Błąd nr 1: Niedopasowanie prądu znamionowego gniazda do mocy urządzenia

   Jest to jeden z najpoważniejszych błędów, który może mieć tragiczne skutki. Podłączenie urządzenia o dużym poborze mocy do gniazda o zbyt niskim prądzie znamionowym spowoduje jego przegrzewanie, topienie izolacji, a w skrajnych przypadkach może doprowadzić do pożaru. Z drugiej strony, choć podłączenie urządzenia 16A do gniazda 32A jest technicznie możliwe, może być niebezpieczne. W takiej sytuacji, jeśli dojdzie do przeciążenia, zabezpieczenia nadprądowe (bezpieczniki, wyłączniki nadprądowe) mogą nie zareagować na czas, ponieważ są dobrane do ochrony obwodu 32A, a nie 16A. Zawsze dobieraj gniazdo o prądzie znamionowym odpowiadającym lub nieco wyższym od prądu pobieranego przez urządzenie, ale pamiętaj o prawidłowym doborze zabezpieczeń całego obwodu.

2. Błąd nr 2: Stosowanie gniazd 4-pinowych w nowoczesnych instalacjach 5-przewodowych

   Jak wspomniano wcześniej, nowoczesne instalacje elektryczne w Polsce są projektowane w układzie 5-przewodowym (z oddzielnym przewodem neutralnym N i ochronnym PE). Stosowanie w nich gniazd 4-pinowych (z połączonym PEN) jest nie tylko niezgodne z obowiązującymi normami, ale przede wszystkim obniża poziom bezpieczeństwa. Brak oddzielnego przewodu ochronnego PE zwiększa ryzyko porażenia prądem w przypadku awarii izolacji urządzenia. Zawsze upewnij się, że używasz gniazd 5-pinowych w instalacjach 5-przewodowych.

3. Przeczytaj również: Wady i zalety przepływowych ogrzewaczy wody. Kiedy warto zdecydować się na takie rozwiązanie?

   Błąd nr 3: Samodzielny montaż bez uprawnień dlaczego to ryzyko się nie opłaca?

   Instalacja gniazd siłowych, ze względu na pracę pod wysokim napięciem i potencjalnie dużym prądzie, jest zadaniem dla wykwalifikowanych elektryków posiadających odpowiednie uprawnienia (np. SEP E i D). Samodzielny montaż przez osoby bez doświadczenia i wiedzy jest skrajnie niebezpieczny. Może prowadzić do porażenia prądem, pożaru instalacji elektrycznej, uszkodzenia drogiego sprzętu, a nawet do śmierci. Ponadto, nieprawidłowo wykonana instalacja może nie przejść odbioru technicznego i stwarzać zagrożenie prawne. Zawsze zlecaj montaż i wszelkie prace związane z instalacją elektryczną profesjonalistom.
