Jak łączyć zbrojenie w narożnikach? Kluczowe zasady i błędy

Połączenie zbrojenia w narożnikach konstrukcji żelbetowych to jeden z tych aspektów budowy, które na pierwszy rzut oka mogą wydawać się proste, ale w rzeczywistości kryją w sobie klucz do bezpieczeństwa i trwałości całej budowli. W tym artykule przedstawimy szczegółowe, praktyczne instrukcje i techniczne wytyczne dotyczące prawidłowego wykonywania tych połączeń, omawiając je na przykładzie ław fundamentowych, wieńców czy płyt. Podkreślimy, dlaczego jest to tak krytyczne dla zapewnienia ciągłości zbrojenia i bezpieczeństwa konstrukcyjnego, i podpowiemy, jak zrobić to zgodnie ze sztuką budowlaną.

Dlaczego poprawne łączenie zbrojenia w narożnikach to absolutny fundament bezpieczeństwa?

Narożniki konstrukcji żelbetowych to miejsca o szczególnym znaczeniu. Wyobraźmy sobie siły działające na budynek wiatr, obciążenia użytkowe, ciężar własny. Wszystkie te siły muszą być bezpiecznie przeniesione przez konstrukcję do fundamentów i dalej do gruntu. Narożniki są punktami, w których kierunek działania tych sił ulega zmianie, a co za tym idzie, dochodzi tam do koncentracji naprężeń. To właśnie dlatego prawidłowe zbrojenie tych miejsc jest absolutnie kluczowe dla stabilności i trwałości całej konstrukcji. Zaniedbanie tego etapu może mieć katastrofalne skutki.

Czym jest narożnik z perspektywy konstrukcji: ukryte siły i ryzyko pęknięć

Beton, choć mocny na ściskanie, jest materiałem kruchym i bardzo słabo przenosi siły rozciągające. W narożnikach konstrukcji żelbetowych, zwłaszcza tam, gdzie zmienia się kierunek działania obciążeń, pojawiają się właśnie te niebezpieczne naprężenia rozciągające. Są one często "ukryte", ponieważ nie widzimy ich gołym okiem, ale jeśli zbrojenie nie jest wykonane poprawnie jeśli nie zapewnia ciągłości i nie przejmuje tych sił beton w narożniku zaczyna pękać. Te początkowe, drobne rysy mogą prowadzić do dalszych uszkodzeń, osłabienia przekroju i w konsekwencji do utraty nośności elementu.

Konsekwencje błędów: co się stanie, gdy narożnik jest wykonany "na skróty"?

Błędy w zbrojeniu narożników to prosta droga do poważnych problemów konstrukcyjnych. Najczęściej objawiają się one w postaci pęknięć, które mogą pojawić się wzdłuż narożnika lub na jego powierzchni. W skrajnych przypadkach, gdy ciągłość zbrojenia jest całkowicie zerwana, może dojść do lokalnej utraty nośności, a nawet do katastrofy budowlanej. Pamiętajmy, że stal zbrojeniowa działa jak "kręgosłup" konstrukcji żelbetowej, a jeśli ten kręgosłup jest przerwany w kluczowym miejscu, cała konstrukcja traci swoją integralność i zdolność do przenoszenia obciążeń.

Przejdźmy teraz do tego, jak możemy temu zapobiec, skupiając się na najważniejszej zasadzie.

Kluczowa zasada: jak zapewnić ciągłość stali w węzłach konstrukcyjnych?

Podstawową zasadą, którą musimy kierować się przy projektowaniu i wykonaniu zbrojenia w narożnikach, jest zapewnienie ciągłości zbrojenia głównego. Chodzi o to, aby siły rozciągające, które pojawiają się w betonie, były efektywnie przejmowane przez stal. Musimy sprawić, by konstrukcja zachowywała się jak jednolity organizm, a nie zbiór luźno połączonych elementów. Ciągłość zbrojenia pozwala na bezpieczne przeniesienie tych sił "dookoła" narożnika, tak aby obciążenia rozkładały się równomiernie i nie kumulowały w jednym, osłabionym punkcie.

Na czym polega przenoszenie sił rozciągających w betonie?

Jak już wspomniałem, beton jest materiałem kruchym, który nie radzi sobie z rozciąganiem. Wyobraźmy sobie linę jest mocna, bo jest ciągła i elastyczna. Stal zbrojeniowa działa podobnie w betonie. Kiedy pojawiają się siły rozciągające, to właśnie stal przejmuje te naprężenia, chroniąc beton przed pękaniem. Aby stal mogła skutecznie pracować, musi być ciągła. Jeśli pręt zbrojeniowy kończy się w narożniku, a kolejny zaczyna się dopiero za nim, siła rozciągająca nie ma gdzie zostać przeniesiona. Dlatego tak ważne jest, aby pręty były ze sobą odpowiednio połączone, tworząc nieprzerwaną ścieżkę dla przenoszenia obciążeń.

Rola zbrojenia głównego, strzemion i prętów dodatkowych w narożu

W narożniku konstrukcji żelbetowej mamy do czynienia z kilkoma rodzajami zbrojenia, z których każde pełni swoją specyficzną rolę:

• Zbrojenie główne: Są to podstawowe pręty, które przenoszą główne siły rozciągające i ściskające w elemencie konstrukcyjnym. W narożniku ich ciągłość jest absolutnie priorytetowa.
• Strzemiona: Te poprzeczne elementy zbrojenia służą do spięcia betonu, zapobiegania jego kruszeniu się pod wpływem skoncentrowanych naprężeń (szczególnie w narożach i przy podporach) oraz do utrzymania prętów głównych we właściwej pozycji. W narożnikach często wymagane jest ich dodatkowe zagęszczenie.
• Pręty dodatkowe (np. kształtki "L"): Są to specjalne pręty, często w kształcie litery L, które stosuje się w narożnikach, gdy nie ma możliwości bezpośredniego odgięcia prętów głównych na wymaganą długość zakładu. Ich zadaniem jest właśnie zapewnienie ciągłości zbrojenia głównego w miejscach zmiany kierunku.

Teraz przyjrzyjmy się konkretnym metodom, jak to wszystko wykonać.

Jak prawidłowo połączyć pręty w narożu? Sprawdzone metody zgodne z Eurokodem 2

Norma Eurokod 2 (PN-EN 1992-1-1) precyzyjnie określa zasady projektowania i wykonania zbrojenia, w tym połączeń w narożnikach. Istnieją dwie główne metody, które pozwalają na zapewnienie ciągłości zbrojenia w tych krytycznych miejscach. Wybór konkretnej metody często zależy od dostępnej przestrzeni i projektu, ale obie mają na celu to samo bezpieczne przeniesienie sił.

Metoda 1: Dozbrojenie narożnika prętami odgiętymi (kształtki "L") krok po kroku

Jest to zdecydowanie najczęściej stosowana i, moim zdaniem, najbardziej uniwersalna metoda. Polega ona na tym, że do narożnika wprowadzamy dodatkowe pręty, które mają kształt litery "L". Te pręty, często nazywane potocznie "elekami" lub "fajkami", są następnie łączone na zakład z prętami głównymi, które dochodzą do naroża z dwóch kierunków. Kluczowe jest, aby takie pręty dozbrajające umieścić zarówno przy zbrojeniu dolnym, jak i górnym elementu konstrukcyjnego, zapewniając ciągłość na całej jego wysokości.

Prawidłowe rozmieszczenie prętów "L" w zbrojeniu górnym i dolnym

Pręty w kształcie litery "L" muszą być umieszczone w odpowiedniej strefie konstrukcji. W przypadku elementów takich jak ławy fundamentowe czy wieńce, które pracują głównie na zginanie, strefa rozciągana znajduje się zazwyczaj na dole (przy ławach) lub na górze (przy wieńcach). Pręty "L" powinny być umieszczone właśnie w tej strefie rozciąganej, aby mogły skutecznie przejąć naprężenia. Ich odgięta część powinna być odpowiednio długa, aby zapewnić wymagany zakład z prętami głównymi. Długość tej odgiętej części jest kluczowa i musi być zgodna z obliczeniami projektowymi lub normowymi.

Schemat wiązania prętów dozbrajających z prętami głównymi

Po prawidłowym ułożeniu prętów "L" i prętów głównych, kluczowe jest ich stabilne połączenie. Nie chodzi tu o przenoszenie sił przez samo wiązanie, ale o zapewnienie, że cała konstrukcja zbrojeniowa pozostanie na swoim miejscu podczas betonowania. Do tego celu używamy drutu wiązałkowego. Pręty "L" powinny być mocno i stabilnie przywiązane do prętów głównych w kilku punktach, tak aby cały układ był zwarty i nie ulegał przemieszczeniu pod wpływem wibracji mieszanki betonowej lub jej ciężaru. Dobre wiązanie zapobiega też wzajemnemu przesuwaniu się prętów.

Metoda 2: Odginanie i łączenie na zakład prętów głównych

Alternatywną metodą, która może być stosowana w niektórych sytuacjach, jest odginanie końcówek samych prętów głównych. Polega to na tym, że pręty dochodzące do narożnika są odpowiednio odginane zarówno te zewnętrzne, jak i wewnętrzne tak aby ich końcówki mogły zostać połączone na zakład z prętami zbiegającymi się z drugiego kierunku. Ta metoda jest możliwa do zastosowania głównie wtedy, gdy mamy wystarczająco dużo miejsca, aby wykonać odpowiednie odgięcia prętów bez ich osłabiania lub uszkadzania. Należy pamiętać, że promień gięcia prętów musi być zgodny z normą, aby nie osłabić ich wytrzymałości.

Kiedy stosować gotowe siatki i prefabrykowane zbrojenie narożne?

Współczesne budownictwo oferuje również gotowe rozwiązania, które mogą przyspieszyć i ułatwić pracę. Mowa tu o prefabrykowanych siatkach zbrojeniowych, które często mają już ukształtowane narożniki, lub o specjalnych prefabrykowanych elementach zbrojenia narożnego. Ich główną zaletą jest szybkość montażu, precyzja wykonania i redukcja potencjalnych błędów wykonawczych. Wadą może być jednak wyższy koszt oraz konieczność dokładnego dopasowania do specyfiki projektu. Warto rozważyć takie rozwiązania w przypadku większych inwestycji, gdzie czas i powtarzalność są kluczowe.

Niezależnie od wybranej metody, musimy pamiętać o kilku kluczowych parametrach.

Krytyczne parametry, których musisz pilnować: długość zakładu i zakotwienia

Aby połączenie zbrojenia w narożniku było rzeczywiście bezpieczne i spełniało swoją rolę, musimy zwrócić szczególną uwagę na kilka kluczowych parametrów technicznych. Są to wartości, które decydują o tym, czy siła z jednego pręta zostanie efektywnie przeniesiona na drugi, a cała konstrukcja będzie pracować jako spójna całość. Zaniedbanie tych parametrów jest równie groźne, jak brak ciągłości zbrojenia.

Jak obliczyć bezpieczną długość zakładu (l₀) dla najpopularniejszych średnic prętów?

Długość zakładu, oznaczana jako l₀, to absolutnie krytyczny wymiar. Określa on minimalną długość, na jaką dwa pręty zbrojeniowe muszą się na siebie nakładać (lub być połączone w inny sposób), aby siła z jednego pręta została w pełni przeniesiona na drugi. Długość ta nie jest dowolna zależy od wielu czynników, przede wszystkim od klasy użytej stali, klasy betonu oraz średnicy samego pręta (oznaczanej jako φ). Zgodnie z normą Eurokod 2, obliczeniowa długość zakładu jest wielokrotnością średnicy pręta i zazwyczaj mieści się w zakresie od 40 do nawet 60 razy średnica pręta (40-60φ). W praktyce, dla typowych ław fundamentowych, często przyjmuje się bezpieczną, praktyczną wartość minimum 50 cm, a dla prętów o większej średnicy, np. 12 mm, nawet 60-70 cm. Jednak zawsze, absolutnie zawsze, należy kierować się zapisami projektu technicznego, który uwzględnia specyficzne obciążenia i warunki panujące na budowie.

Tabela długości zakładu w zależności od klasy betonu i stali

Poniższa tabela przedstawia przykładowe wartości długości zakładu dla najczęściej spotykanych klas betonu i stali, oraz popularnych średnic prętów. Należy pamiętać, że są to wartości orientacyjne, a projekt budowlany zawsze ma pierwszeństwo.

Praktyczna zasada "50 x średnica" kiedy można ją bezpiecznie stosować?

W potocznym obiegu często pojawia się uproszczona zasada "50 x średnica pręta". Jest to dobra zasada wyjściowa, która sprawdza się w wielu mniej krytycznych zastosowaniach, szczególnie przy mniejszych średnicach prętów. Można ją stosować jako minimum, gdy projekt nie podaje inaczej. Jednakże, należy zachować szczególną ostrożność i bezwzględnie stosować wartości z projektu w sytuacjach, gdy mamy do czynienia z dużymi średnicami prętów, elementami silnie obciążonymi lub gdy projekt przewiduje inne, bardziej restrykcyjne wymagania. Ta zasada nie zastąpi precyzyjnych obliczeń inżynierskich.

Czym jest długość zakotwienia i dlaczego nie można jej mylić z zakładem?

Często myli się długość zakładu z długością zakotwienia. To dwa różne, choć powiązane ze sobą parametry. Długość zakotwienia (l_bd) określa, na jakiej minimalnej długości pręt musi być osadzony w betonie, aby mógł on efektywnie przenieść projektowane siły. Zakotwienie dotyczy sytuacji, gdy pręt musi być "zakotwiczony" w betonie, np. na końcu elementu lub w miejscu zmiany kierunku. Natomiast zakład dotyczy połączenia dwóch prętów ze sobą. Oba parametry są kluczowe dla bezpieczeństwa, ale odnoszą się do różnych sytuacji i mają różne wartości obliczeniowe.

Rola otuliny betonowej w narożniku jak zapewnić minimum 5 cm ochrony?

Otulina betonowa, czyli warstwa betonu otaczająca zbrojenie, jest niezwykle ważna dla ochrony stali przed korozją. Wilgoć i agresywne substancje z otoczenia mogą atakować stal, prowadząc do jej osłabienia i utraty przyczepności. W przypadku fundamentów, które są bezpośrednio narażone na kontakt z gruntem i wilgocią, norma Eurokod 2 wymaga zazwyczaj otuliny o grubości minimum 5 cm. Aby zapewnić tę wymaganą grubość, stosuje się specjalne dystanse wykonane z tworzywa sztucznego lub betonu, które podkładamy pod zbrojenie. Prawidłowe rozmieszczenie dystansów jest kluczowe, aby zapewnić równomierną otulinę na całym obwodzie zbrojenia, także w narożnikach.

Teraz zobaczmy, jak te zasady sprawdzają się w praktyce.

Zastosowanie w praktyce: zbrojenie narożników w kluczowych elementach budynku

Omówione zasady i metody znajdują zastosowanie w praktycznie każdym elemencie konstrukcji żelbetowej. Każdy z nich ma jednak swoją specyfikę, która wpływa na sposób wykonania zbrojenia narożników. Przyjrzyjmy się kilku kluczowym przykładom.

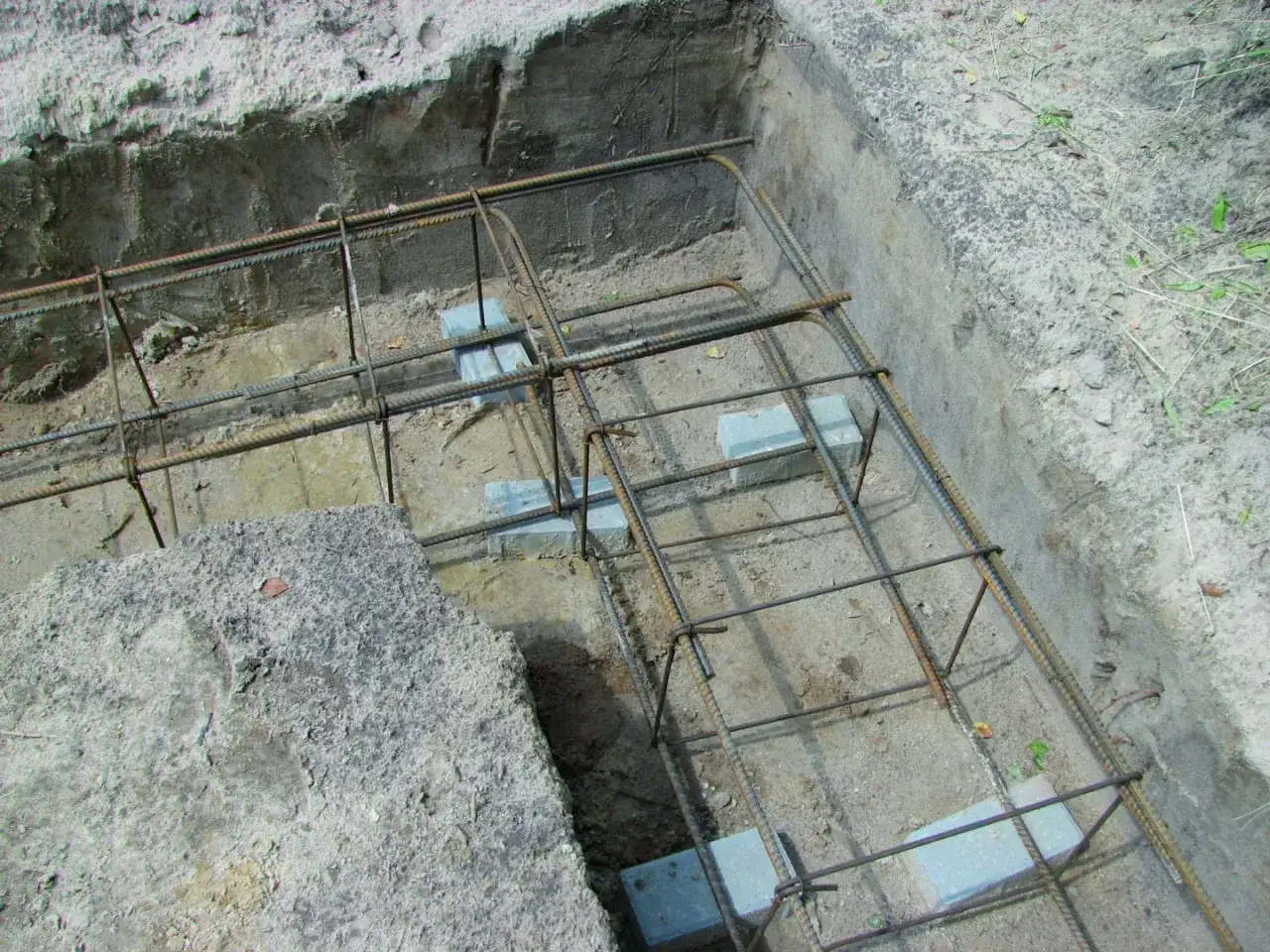

Jak prawidłowo zazbroić narożnik ławy i płyty fundamentowej?

Fundamenty to podstawa każdej budowli, a ich zbrojenie musi być wykonane z najwyższą starannością. Ławy i płyty fundamentowe pracują pod wpływem obciążeń przenoszonych z konstrukcji nadziemnej oraz nacisku gruntu. Narożniki fundamentów są szczególnie narażone na naprężenia wynikające z przenoszenia tych sił. W ławach fundamentowych stosuje się zazbrojenie zarówno dolne, jak i górne, a w narożnikach kluczowe jest zapewnienie ciągłości tych obu warstw zbrojenia. Warto pamiętać o odpowiedniej otulinie betonowej, która chroni stal przed wilgocią przed korozją.

Schemat dla narożnika zewnętrznego 90 stopni

W typowym narożniku zewnętrznym ławy fundamentowej lub płyty, stosujemy zazwyczaj pręty "L", które są przywiązane do prętów głównych. Pręty te powinny być umieszczone w strefie rozciąganej, która w tym przypadku znajduje się zazwyczaj na dole. Należy zadbać o to, aby pręty "L" miały odpowiednią długość odgięcia, zapewniającą wymagany zakład z prętami głównymi. Takie same zasady dotyczą zbrojenia górnego, które również musi być połączone w narożniku, aby zapewnić ciągłość i sztywność całej konstrukcji.

Schemat dla połączenia typu "T" (ława wewnętrzna z zewnętrzną)

Połączenia typu "T", gdzie jedna ława fundamentowa dochodzi do drugiej, są bardziej złożone niż proste narożniki. W takim przypadku pręty jednej ławy muszą zostać odpowiednio połączone z prętami drugiej ławy. Zazwyczaj wymaga to zastosowania odpowiednio długich prętów przechodzących przez punkt połączenia lub zastosowania dodatkowych prętów wiążących. Kluczowe jest zapewnienie, że zbrojenie z obu kierunków jest ze sobą ściśle powiązane i może efektywnie przenosić naprężenia. Warto też pamiętać o odpowiednim zagęszczeniu strzemion w tym węźle.

Jak wykonać zbrojenie narożnika wieńca stropowego?

Wieńce stropowe pełnią ważną rolę usztywniającą całą konstrukcję budynku, rozprowadzając obciążenia ze stropu na ściany nośne. W narożnikach wieńców, podobnie jak w ławach fundamentowych, dochodzi do koncentracji naprężeń. Zbrojenie wieńca składa się zazwyczaj z prętów biegnących wzdłuż i poprzek, a w narożnikach musimy zapewnić ich ciągłość. W przypadku wieńców, strefa rozciągana znajduje się zazwyczaj na górnej powierzchni elementu, dlatego pręty "L" lub odgięte pręty główne powinny być umieszczone właśnie tam. Ważne jest, aby zbrojenie górne i dolne wieńca było ze sobą odpowiednio powiązane.

Zbrojenie naroży w belkach i podciągach na co zwrócić szczególną uwagę?

Belki i podciągi to elementy konstrukcyjne przenoszące obciążenia z większych powierzchni, takich jak stropy, na podpory. Pracują one pod wpływem zarówno momentów zginających, jak i sił tnących. W narożach belek i podciągów, zwłaszcza tam, gdzie łączą się one z innymi elementami lub zmieniają kierunek, mogą pojawić się bardzo wysokie naprężenia. Wymaga to często zastosowania specjalnego układu zbrojenia, np. dodatkowych prętów w narożnikach, zwiększonego zagęszczenia strzemion lub specjalnych wkładek zbrojeniowych. Projekt techniczny jest tu absolutnie kluczowy, ponieważ te elementy pracują pod większym obciążeniem niż ławy czy wieńce.

Teraz przejdźmy do tego, czego absolutnie należy unikać.

Najczęstsze błędy w zbrojeniu narożników sprawdź, czy ich nie popełniasz!

Niestety, nawet przy najlepszych chęciach, w praktyce wykonawczej pojawiają się błędy, które mogą podważyć bezpieczeństwo całej konstrukcji. W przypadku zbrojenia narożników, lista najczęściej popełnianych błędów jest dość długa, ale skupiając się na kilku kluczowych, możemy znacząco podnieść jakość naszej pracy. Oto one:

1. Błąd nr 1: Zwykłe skrzyżowanie prętów śmiertelne zagrożenie dla konstrukcji

   To chyba najpoważniejszy i najbardziej fundamentalny błąd. Polega on na tym, że pręty zbrojeniowe dochodzące do narożnika po prostu się krzyżują, bez żadnego połączenia na zakład lub zastosowania prętów dozbrajających. W takiej sytuacji zbrojenie nie jest ciągłe, a siły rozciągające nie mają możliwości bezpiecznego przeniesienia się. To jak próba przeniesienia ciężkiego ładunku za pomocą zerwanej liny konstrukcja po prostu zawiedzie w tym miejscu.

2. Błąd nr 2: Zbyt krótki zakład lub jego całkowity brak

   Nawet jeśli zastosujemy pręty dozbrajające lub odgniemy pręty główne, ale długość ich połączenia na zakład jest zbyt mała, efekt będzie podobny jak przy braku ciągłości. Niewystarczająca długość zakładu oznacza, że siła przenoszona z jednego pręta na drugi nie jest pełna. To drastycznie osłabia konstrukcję w krytycznym punkcie, czyniąc ją podatną na pękanie i uszkodzenia. Zawsze należy przestrzegać minimalnych długości zakładu określonych w projekcie lub normie.

3. Błąd nr 3: Złe umiejscowienie prętów dozbrajających od wewnętrznej strony naroża.

   Ten błąd jest szczególnie częsty w przypadku ław fundamentowych. Polega on na umieszczeniu wewnętrznego pręta narożnego (tego, który ma kształt litery L) w niewłaściwej strefie. Zamiast umieścić go w strefie rozciąganej, gdzie ma on przejąć naprężenia, często umieszcza się go zbyt głęboko lub po stronie ściskanej. W efekcie taki pręt nie spełnia swojej funkcji, nie zapewnia odpowiedniego zakładu z prętami głównymi i nie chroni konstrukcji przed pękaniem. To jak założenie kasku na plecy nie chroni tam, gdzie jest potrzebne.

4. Błąd nr 4: Stosowanie spawania zamiast wiązania drutem

   Choć spawanie jest powszechną techniką łączenia metali, w przypadku zbrojenia betonu na budowie jest zazwyczaj odradzane. Dlaczego? Proces spawania może zmienić właściwości mechaniczne stali, na przykład sprawiając, że stanie się ona krucha i podatna na pękanie pod obciążeniem. Dodatkowo, miejsce spawu może stać się punktem wyjścia dla korozji. Preferowaną i bezpieczną metodą łączenia prętów zbrojeniowych jest tradycyjne wiązanie drutem wiązałkowym, które nie wpływa negatywnie na właściwości stali i zapewnia stabilność konstrukcji.

Aby mieć pewność, że uniknęliśmy tych błędów, warto zastosować ostatni krok.

Finalna kontrola przed betonowaniem: Twoja lista sprawdzająca dla zbrojenia narożników

Zanim mieszanka betonowa zostanie wylana, należy przeprowadzić dokładną kontrolę zbrojenia, szczególnie w narożnikach. Oto lista pytań, na które każdy wykonawca powinien sobie odpowiedzieć:

• Czy wszystkie pręty są stabilnie powiązane drutem wiązałkowym?

  Sprawdź, czy każde połączenie jest solidne. Luźne pręty mogą przemieścić się podczas betonowania, co wpłynie na ich efektywność i może doprowadzić do powstania pustek w betonie. Cały układ zbrojenia powinien być zwarty i stabilny.

• Czy zachowano odpowiednie zagęszczenie strzemion w strefie węzła?

  W narożnikach często wymagane jest większe zagęszczenie strzemion niż w innych częściach elementu. Upewnij się, że strzemiona są rozmieszczone zgodnie z projektem, aby spiąć węzeł i zapobiec kruszeniu się betonu.

• Przeczytaj również: Wady i zalety przepływowych ogrzewaczy wody. Kiedy warto zdecydować się na takie rozwiązanie?

  Czy otulina jest zapewniona na całym obwodzie zbrojenia za pomocą dystansów?

  Sprawdź, czy dystanse są prawidłowo rozmieszczone i czy zapewniają wymaganą grubość otuliny betonowej na całym obwodzie zbrojenia. Jest to kluczowe dla ochrony stali przed korozją i zapewnienia jej odpowiedniej współpracy z betonem.
