Montaż paneli fotowoltaicznych na dachu pokrytym dachówką to proces, który wymaga odpowiedniego przygotowania oraz staranności. Dzięki właściwemu podejściu można uzyskać nie tylko efektywną, ale również estetycznie wykonaną instalację. W tym artykule przedstawimy krok po kroku, jak prawidłowo zamontować system fotowoltaiczny, abyś mógł cieszyć się korzyściami płynącymi z odnawialnych źródeł energii.
Kluczowe wnioski- Dokumentacja i materiały są kluczowe dla prawidłowego montażu.
- Lokalizacja krokwi jest niezbędna do stabilnego mocowania uchwytów.
- Usunięcie dachówek jest pierwszym krokiem w instalacji paneli.
- Uchwyty muszą być montowane z możliwością regulacji, co ułatwia ich dopasowanie.
- Odpowiednie przywracanie dachówek zapewnia szczelność dachu po montażu.
- Szyny montażowe muszą być solidnie przykręcone do uchwytów.
- Panele fotowoltaiczne należy montować zgodnie z zachowaniem odstępów.
- Prace elektryczne, takie jak okablowanie i podłączenie, są kluczowe dla funkcjonowania systemu.
- Wykonanie pomiarów po zakończeniu instalacji jest niezbędne dla bezpieczeństwa i efektywności systemu.
Przygotowanie do montażu paneli fotowoltaicznych na dachówce, aby uniknąć błędów
Przygotowanie przed montażem paneli fotowoltaicznych na dachu pokrytym dachówką jest kluczowe dla sukcesu całej instalacji. Odpowiednie działania na tym etapie mogą zapobiec wielu problemom, które mogą wystąpić podczas montażu lub po jego zakończeniu. Warto zatem dokładnie zaplanować wszystkie kroki, aby sprawnie zrealizować montaż paneli fotowoltaicznych na dachu.
| Dokumenty | Materiały |
|---|---|
| Projekt instalacji | Panele fotowoltaiczne |
| Pozwolenia budowlane | Uchwyty montażowe |
| Dokumentacja techniczna | Okablowanie |
Wymagania dotyczące dokumentacji oraz materiały potrzebne do instalacji
Zanim przystąpisz do montażu, upewnij się, że masz wszystkie niezbędne dokumenty. Po pierwsze, potrzebujesz projektu instalacji, który określi, jak zainstalować panele. Po drugie, pozwolenia budowlane są często wymagane, aby zgodnie z prawem przeprowadzić instalację paneli słonecznych dachówka.
Co więcej, ważne jest, aby skompletować odpowiednie materiały, które będą potrzebne do montażu. Do podstawowych elementów należą panele fotowoltaiczne, uchwyty montażowe i okablowanie. Dobrze jest również mieć przy sobie narzędzia, takie jak wkrętarka czy poziomica, które ułatwią cały proces.
Czytaj więcej: Jak skutecznie pomalować dachówkę cementową, aby ją ochronić i odmienić?
Jak zlokalizować krokwie w dachu pokrytym dachówką
Ważnym krokiem przed montażem jest lokalizacja krokwi, na których będą opierały się uchwyty montażowe. Można to zrobić, wykorzystując specjalne narzędzia, takie jak detektory metalu, które pomogą zidentyfikować miejsce, w którym znajdują się krokwie. Dzięki temu unikniesz uszkodzenia struktury dachu oraz zapewnisz stabilność całej instalacji.
Inną techniką jest poleganie na wcześniej wykonanych planach dachu. Często krokwie są rozmieszczone w regularnych odstępach, więc znajomość tych schematów znacznie ułatwi pracę. Narzędzia takie jak poziomica czy miarka będą również niezbędne do precyzyjnego określenia, gdzie umieścić haki montażowe.
Procedura usuwania dachówek przed montażem
Przed przystąpieniem do montażu, konieczne jest usunięcie kilku dachówek. Ułatwi to dostęp do krokwi, na których zamocujesz uchwyty. Należy zachować ostrożność, aby nie uszkodzić pozostałych dachówek ani struktury dachu. Oto kroki, które należy wykonać:
- Sprawdź, które dachówki muszą zostać usunięte.
- Użyj szczypiec lub dźwigni, aby delikatnie podważyć dachówki.
- Przechowuj usunięte dachówki w bezpiecznym miejscu.
- Upewnij się, że miejsca na krokwiach są wolne od zanieczyszczeń.

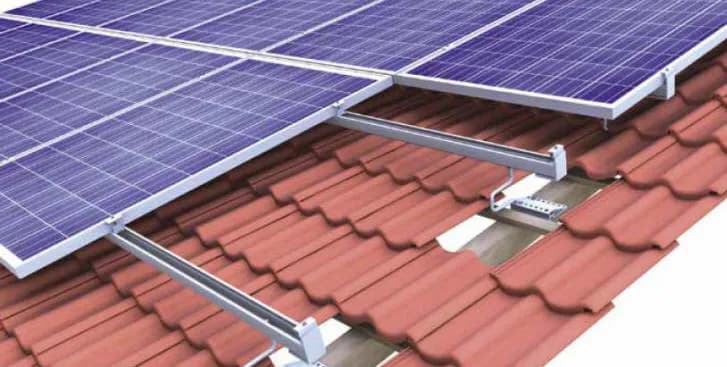

Montaż uchwytów dachowych dla paneli fotowoltaicznych
Uchwyty dachowe są kluczowym elementem całego systemu. Właściwe ich zamontowanie zapewnia stabilność paneli i bezpieczeństwo całej instalacji. Uchwyt należy przykręcić do krokwi za pomocą wkrętów, dbając o ich odpowiednią głębokość i mocowanie. Istnieją różne rodzaje uchwytów, więc warto zapoznać się z ich zastosowaniem, aby wybrać odpowiedni typ do swojego dachu.
| Rodzaj uchwytu | Zastosowanie |
|---|---|
| Uchwyt stały | Na dachy płaskie i strome |
| Uchwyt regulowany | Do różnych kątów nachylenia |
| Uchwyt szybkowy | Umożliwia szybszy montaż |
Szczegółowy opis regulacji uchwytów do paneli
Regulacja uchwytów jest niezbędna, aby uzyskać optymalne ustawienie paneli. Dzięki temu możesz dostosować kąt nachylenia do warunków panujących w danym miejscu. Umożliwia to lepsze wykorzystanie energii słonecznej i zwiększa wydajność systemu. Spotykane uchwyty mają minimum cztery otwory do przykręcania, co pozwala na wszechstronność w montażu.
Dzięki regulacji uchwytów można również dostosować je do różnych wymiarów paneli. To ważne, ponieważ różne modele paneli mogą mieć różne wymiary, a tym samym mogą wymagać indywidualnego dopasowania. Zainwestowanie w regulowane uchwyty to zdecydowanie krok w stronę efektywnej instalacji.
Przywracanie dachówek po montażu uchwytów, aby zapewnić szczelność
Po zamontowaniu uchwytów dachowych, czas na przywrócenie dachówek na ich miejsce. Prawidłowe umiejscowienie dachówek jest kluczowe dla szczelności dachu. Czasem konieczne jest delikatne szlifowanie dachówek, w szczególności w miejscach styku z hakami. Dzięki temu zapewnisz, że dachówki będą dobrze przylegać i nie będą przeciekać.

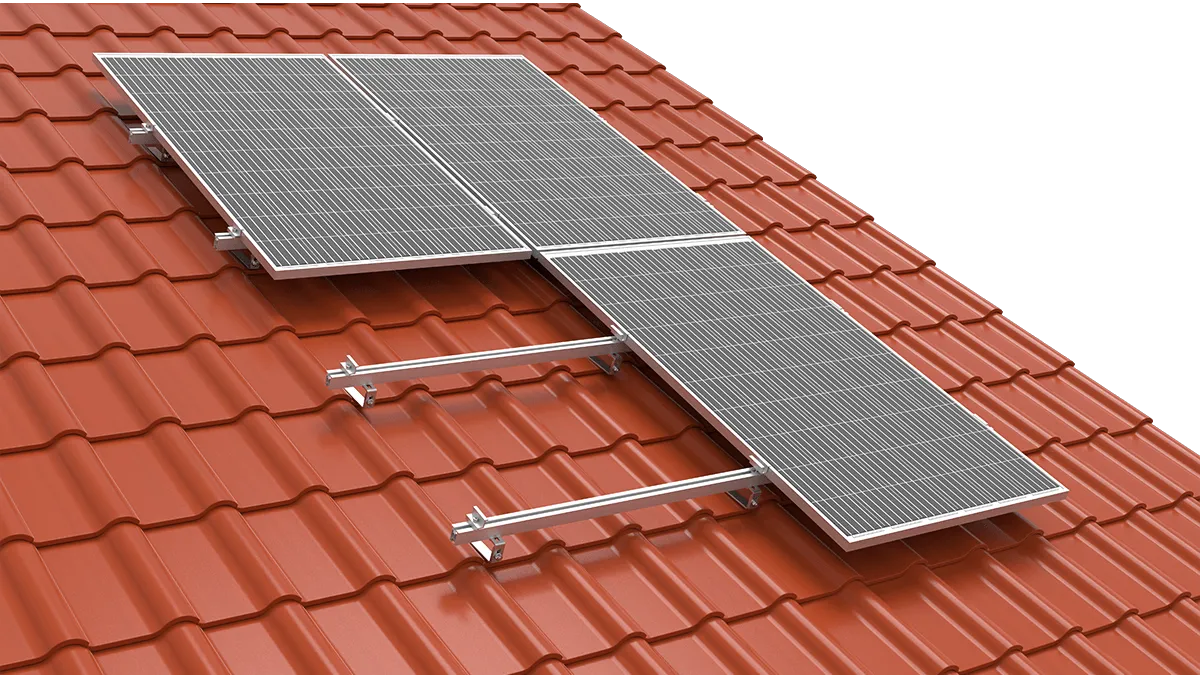

Montaż szyn montażowych dla paneli fotowoltaicznych
Szyny montażowe są kluczowym elementem, na którym zostaną zamocowane panele fotowoltaiczne. Ich montaż powinien być wykonany z najwyższą starannością. Upewnij się, że są one solidnie przykręcone do uchwytów, aby zapewnić maksymalną stabilność systemu. Niezwykle ważne jest, aby szyny były równo ustawione, co wpłynie na późniejszy montaż paneli.
Pamiętaj o bezpieczeństwie podczas całego procesu montażu. Używaj odpowiednich środków ochrony osobistej, takich jak kask i rękawice. Regularne kontrole mocowania szyn i ich stanu powinny stać się częścią twojej rutyny, aby zapewnić długotrwałe użytkowanie całego systemu.
Jak właściwie mocować panele fotowoltaiczne na dachu
Po zamontowaniu szyn nadszedł czas na właściwy montaż paneli. Rozpocznij od zamocowania paneli skrajnych przy pomocy klem końcowych, następnie dodaj panele środkowe, pamiętając o zachowaniu odstępu. Prawidłowe mocowanie paneli jest kluczowe dla bezpieczeństwa i wydajności całego systemu.
- Zamocuj panele skrajne na szynach.
- Sprawdź, czy są prawidłowo wypoziomowane.
- Przykręć panele środkowe, zachowując 2 cm odstępu między nimi.
- Upewnij się, że wszystkie mocowania są dokładnie dokręcone.
Prace elektryczne przy instalacji paneli fotowoltaicznych
Podczas montażu paneli fotowoltaicznych kluczowe są również prace elektryczne. W tym czasie elektryk powinien zainstalować falownik oraz skrzynki zabezpieczeń. Upewnij się, że wszystkie kable są prawidłowo ułożone, aby uniknąć problemów z późniejszym działaniem systemu. Kluczowym elementem jest również ochrona przed przegrzaniem i zwarciem.
| Etap | Opis |
|---|---|
| Instalacja falownika | Podłączenie do paneli i sieci elektrycznej |
| Okablowanie AC i DC | Ułożenie tras kablowych |
| Skrzynki zabezpieczeń | Podłączenie do systemu zabezpieczeń |
Podłączenie systemu: jak przeprowadzić okablowanie
Okablowanie to jeden z najważniejszych etapów instalacji systemu fotowoltaicznego. Powinno być przeprowadzane z zachowaniem wszelkich norm i zasad bezpieczeństwa. Używaj przewodów wysokiej jakości, które są dostosowane do instalacji słonecznych. Ważne jest, aby dobrze izolować wszystkie połączenia, aby zapobiec zwarciu i innym problemom elektrycznym.
Również ważne jest, aby dobrze oznakować trasę kablową. To ułatwi późniejsze prace serwisowe i poprawi bezpieczeństwo całego systemu. Podczas podłączania upewnij się, że wszystkie elementy są odpowiednio zabezpieczone, a połączenia są dobrze zacieśnione.
Bezpieczeństwo podczas montażu - kluczowe zasady
Bezpieczeństwo podczas montażu to absolutny priorytet. Używaj odzieży ochronnej, takiej jak kask, rękawice i okulary ochronne. Regularnie sprawdzaj stan sprzętu i narzędzi używanych podczas montażu. Ważne jest również, aby mieć ze sobą apteczkę pierwszej pomocy, ponieważ wypadki mogą się zdarzyć.
Pomiar i uruchomienie systemu po zakończeniu instalacji
Na zakończenie procesu instalacji kluczowe jest przeprowadzenie pomiarów i uruchomienie systemu. Niezbędne jest upewnienie się, że wszystkie komponenty działają poprawnie. Przeprowadzenie testów jest ważne nie tylko dla bezpieczeństwa, ale także dla efektywności całego systemu. System fotowoltaiczny powinien być odpowiednio skonfigurowany, aby był w stanie dostarczać energię w sposób efektywny.
- Sprawdź napięcia oraz prądy w systemie.
- Upewnij się, że falownik działa poprawnie.
- Przeprowadź testy zabezpieczeń.
- Dokumentuj wyniki pomiarów dla przyszłych odniesień.
Skuteczny montaż paneli fotowoltaicznych na dachówce - kluczowe kroki
Osiągnięcie efektywnej instalacji paneli fotowoltaicznych na dachu pokrytym dachówką wymaga przestrzegania kilku kluczowych kroków. W artykule przedstawiono, jak ważne jest odpowiednie przygotowanie, które obejmuje dokumentację oraz materiały niezbędne do montażu. Umożliwia to uniknięcie błędów, które mogą wpłynąć na wydajność systemu. Również kluczowym elementem jest lokalizacja krokwi, która zapewnia stabilność uchwytów montażowych, co jest niezbędne dla bezpieczeństwa całej konstrukcji.
W szczególności, regulacja uchwytów i ich prawidłowe zamocowanie mają znaczenie dla optymalizacji wydajności paneli słonecznych. W artykule podkreślono rolę safety oraz systematycznego pomiaru po zakończeniu instalacji, co jest niezbędne do zapewnienia, że cały system działa zgodnie z założeniami. Przeprowadzając wszystkie te kroki z należytą starannością, użytkownik ma szansę na długoterminowe korzyści z efektywnej instalacji.
